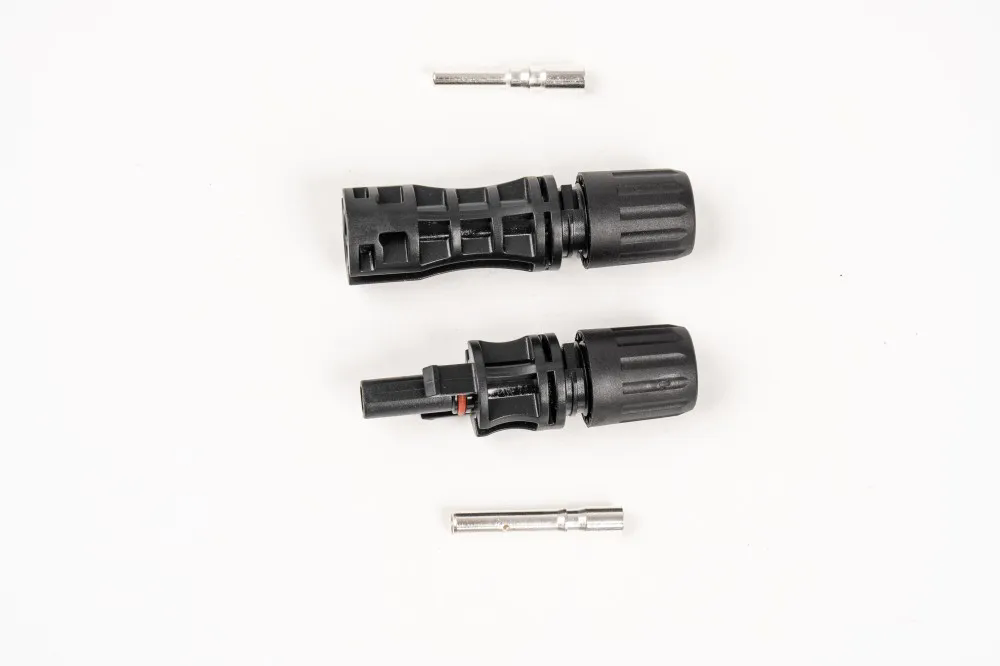

A connecteur de panneau solaireest le pont électrique qui assure une transmission stable, à faibles pertes et résistante aux intempéries entre les modules photovoltaïques, les onduleurs, les boîtiers de combinaison et les autres composants du système. À mesure que les installations photovoltaïques augmentent en termes d'échelle et d'efficacité, les performances des connecteurs sont devenues l'un des facteurs décisifs affectant la sécurité du système, la stabilité du flux de courant et la production à long terme.
Les performances des connecteurs solaires sont définies par plusieurs paramètres mesurables. Le tableau suivant résume les spécifications standard de qualité professionnelle couramment requises dans les systèmes photovoltaïques modernes :
| Paramètre | Spécification professionnelle typique | Description |
|---|---|---|
| Courant nominal | 30A-60A | Prend en charge les modules à haut rendement et les combinaisons de baies |
| Tension nominale | 1 000 V à 1 500 V CC | Convient aux systèmes commerciaux et utilitaires |
| Résistance des contacts | ≤ 0,3 mΩ | Assure une perte de puissance minimale et une conductivité stable à long terme |
| Plage de température | −40°C à +85°C | Permet des performances dans des climats extrêmes |
| Classe de protection | IP67/IP68 | Empêche l'intrusion d'eau et de poussière pendant la pluie, le nettoyage et les tempêtes |
| Matériau isolant | PPO / PC / Plastiques techniques ignifuges | Offre une résistance aux UV et une longue durée de vie en extérieur |
| Système de verrouillage | Snap-fit autobloquant avec structure anti-desserrage | Empêche les déconnexions accidentelles |
| Compatibilité des câbles | 2,5 mm² / 4 mm² / 6 mm² | Large gamme pour prendre en charge différents niveaux de courant |
| Indice de flamme | UL94-V0 | Assure la sécurité incendie sous contrainte thermique |
| Résistance aux UV | Polymère anti-UV de haut niveau | Empêche les fissures et la dégradation sous la lumière du soleil |
| Attestation | TUV, UL, CE | Indique la conformité aux normes électriques mondiales |
Ces paramètres déterminent collectivement si un connecteur garantit une sécurité à long terme, une faible génération de chaleur et un transfert d'énergie stable dans les environnements photovoltaïques.
Le connecteur sert de point de transmission du courant continu continu (DC). Même une légère augmentation de la résistance à ce stade peut générer une chaleur excessive, accélérer la dégradation des matériaux et réduire l'efficacité du module. Un connecteur bien conçu minimise la résistance, augmentant ainsi le rendement énergétique global tout au long de la durée de vie opérationnelle du système.
Les installations solaires fonctionnent fréquemment dans des climats rigoureux : déserts, côtes humides, stations de haute altitude et régions froides. Les connecteurs de haute qualité utilisent des bagues d'étanchéité multicouches, des capuchons de verrouillage et un boîtier résistant aux UV pour éviter la pénétration de l'humidité, la corrosion, les interférences du brouillard salin et la dilatation ou la contraction induite par la chaleur.
Les vents forts, les vibrations et les mouvements des câbles peuvent provoquer le desserrage de connecteurs mal conçus, entraînant des arcs électriques ou des courts-circuits. Les connecteurs modernes adoptent des clips de verrouillage renforcés qui nécessitent des outils spécialisés pour se détacher, garantissant ainsi la sécurité et le respect des normes d'installation mondiales.
Les parcs solaires de nouvelle génération fonctionnent de plus en plus à 1 500 V CC pour réduire les pertes de transmission et les coûts d’équilibre du système. Les connecteurs doivent supporter des tensions d'isolation plus élevées et des tests stricts contre les risques de décharge partielle et de défaut d'arc.
La montée en puissance des modules demi-cellules, bifaces et grand format augmente les sorties de courant. Les connecteurs doivent maintenir des températures sûres même sous des charges plus lourdes pendant les heures de pointe d'ensoleillement.
Les fabricants intègrent un sertissage automatisé, des capteurs QC intelligents et des robots pour garantir un contact précis entre le conducteur et la broche. Cela réduit les erreurs humaines et garantit la cohérence dans la production de gros lots.
Les polymères respectueux de l'environnement et sans halogène et les alliages métalliques améliorés permettent des durées de vie plus longues et un recyclage simplifié en fin de vie, conformément aux objectifs mondiaux de durabilité.
Différentes baies nécessitent des connecteurs prenant en charge des combinaisons de courant et de tension spécifiques. Les connecteurs sous-dimensionnés risquent de surchauffer et de tomber en panne prématurément.
L'utilisation de câbles d'un diamètre incorrect peut affecter la stabilité du contact. Faites toujours correspondre le connecteur avec le calibre du câble PV prévu.
Les connecteurs conformes aux normes TUV, UL ou CEI garantissent des performances fiables. Les tests de durée de vie comprennent les tests de force de traction, l'exposition au brouillard salin, la résistance à l'isolation humide et les cycles thermiques.
Les connecteurs fiables offrent des marquages de polarité clairs, des fonctionnalités de verrouillage ergonomiques et une compatibilité avec les outils de sertissage standard. Cela réduit le temps d’installation et le potentiel d’erreur.
Q1 : Qu’est-ce qui cause la surchauffe des connecteurs des panneaux solaires ?
A1 : La surchauffe résulte généralement d'une mauvaise qualité de sertissage, de diamètres de câble incompatibles, d'une résistance de contact élevée, d'une exposition à un courant excessif ou d'une étanchéité dégradée qui permet l'intrusion de l'humidité. Les connecteurs haut de gamme utilisent des alliages métalliques à faible résistance, des normes de sertissage précises et des bagues d'étanchéité à plusieurs étages pour éviter l'accumulation thermique, garantissant ainsi un transfert d'énergie stable tout au long du cycle de vie du produit.
Q2 : À quelle fréquence les connecteurs de panneaux solaires doivent-ils être inspectés ?
A2 : La fréquence d’inspection dépend des conditions environnementales et de la charge du système. En général, les connecteurs des systèmes résidentiels sont vérifiés chaque année, tandis que ceux des systèmes commerciaux ou utilitaires peuvent nécessiter des inspections semestrielles. L'inspection doit inclure la vérification de la décoloration, des fissures, des clips de verrouillage desserrés, des traces d'humidité et des augmentations anormales de température pendant le fonctionnement.
La transition mondiale vers les énergies renouvelables accroît le besoin de composants photovoltaïques robustes, stables et durables. À mesure que les installations solaires deviennent plus puissantes et plus répandues, la technologie des connecteurs doit évoluer pour répondre à des demandes électriques plus élevées, à des attentes accrues en matière de sécurité incendie et à des normes de durabilité environnementale plus strictes. La combinaison de modules à ampérage élevé, d'onduleurs intelligents, de structures de micro-réseaux et de solutions de stockage hybrides rend la fiabilité des connecteurs plus essentielle que jamais.
Les fabricants progressent vers des métaux de contact à faible résistance, des boîtiers améliorés résistants à la température et des structures de verrouillage repensées qui prennent en charge l'assemblage automatisé. Ces innovations garantissent que les connecteurs restent capables de prendre en charge les systèmes photovoltaïques pendant 25 à 30 ans avec un minimum de maintenance. Les connecteurs solaires haute performance sont en passe de devenir l’un des éléments fondamentaux permettant l’expansion mondiale des énergies renouvelables, réduisant les temps d’arrêt du système, améliorant l’efficacité à long terme et soutenant la transition mondiale vers une électricité durable.
Des connecteurs de panneaux solaires de haute qualité déterminent la stabilité, la fiabilité et l'efficacité à long terme des systèmes photovoltaïques. Leurs performances déterminent l'efficacité avec laquelle les modules solaires fournissent de l'énergie dans des températures extrêmes, une exposition prolongée aux UV, de fortes charges de courant et des environnements extérieurs difficiles. À mesure que les installations photovoltaïques mondiales continuent de croître, la technologie des connecteurs restera un contributeur crucial à la sécurité du système et au rendement énergétique. Pour les organisations à la recherche de solutions fiables et de hautes spécifications pour les applications solaires professionnelles, les produits conçus parNingbo Dsola Nouvelle énergie technique Co., Ltd.fournir des matériaux avancés, une fabrication de précision et une durabilité longue durée adaptée aux projets modernes d’énergie renouvelable.
Pour les spécifications techniques, les besoins de personnalisation ou les demandes d'approvisionnement de projets,Contactez-nouspour bénéficier d’une assistance professionnelle et de solutions sur mesure.
